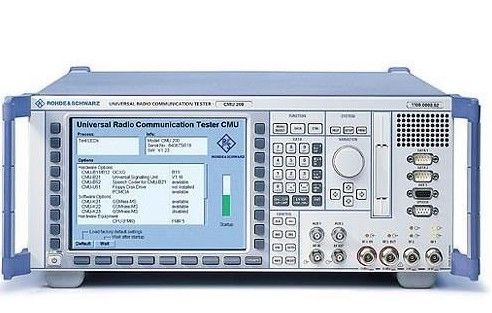

儀器名稱: 手機綜測儀-CMU200 儀器型號: cmu200 儀器品牌: R&S 儀器指標: GSM/GPRS/EGPRS/藍牙
· 如果某一時間之后您需要增多而有必要擴充，CMU200的模塊化概念將適應這種要求，該單元可以現場安裝許多擴充選件，您只需要付您所需要那部分費用。
· 該概念允許一個CMU200單元安裝兩個完整的信道（RF、信令和計算）。
· 生產輸出、4機盤單元高的小型機箱、允許緊湊的生產空間布局。
· CMU200用戶界面友好，甚至不太有經驗的用戶也會直觀地掌握，而不需要深入的培訓。
· 新的遠端接口語法反映了這種真正多模測試儀的固有模塊化特征。
· RF開發
· 模塊設計
· 生產中的模塊測試
· 移動臺的調整
· 生產中的最終測試
· 功能測試
· 特性測試
· 高級維修
· 質量檢驗
· 測試系統的基本儀器
· 基站模擬
可用性
CMU200的主要長處
CMU200無線通信測試儀通過各種特性，提供優良的成本效果。此外，該單元模塊化結構的第二遠端尋址有助于全部測量任務的智能和獨立處理和控制程序的設計。
在生產環境中，該單元允許將DUT（被測設備）微調為電池耐用時間而不必損傷質量。在實驗室中，開發工程師可以用CMU200部分地替代傳統的專用儀器，同時節省桌面空間。達到CMU200極高準確度的關鍵因素是，整個頻率和動態范圍的測量校準，以及實時地補償溫度的影響。
全球標準的Rohde&Schwarz公司校準系統可以在靠近您的服務中心或數量允許時在您的場地檢測CMU200的準確度。在我們的各服務中心正在實施這些標準化的自動校準系統的全球網絡。每當您需要時便能進行高準確度和重復度的校準。您本地的Rohde&Schwarz公司辦事處為該單元提供用戶定制的服務合同。此外，對于大規模的用戶可以提供緊湊的檢驗系統。
是由于廣泛使用了ProbeDSP＆#8482;技術、并行測量和創新的遠端命令處理。
· ProbeDSP＆#8482;技術
模塊化結構處理器協調的分散的ProbeDSP＆#8482;處理。示波探頭、專用于特定本地數據采集和工作負荷計算的DSP幫助保持分系統的性能，即使CMU200主機安裝了附加模塊也是如此。
· 并行測量
可以并行進行幾個RX和TX的測量，這是通過CMU200模塊硬件的快速響應、單元的高度整體處理能力以及避免專用操作的瓶頸實現的。采用ProbeDSP＆#8482;技術并行運行的例子有各種BER測量和同時進行的相位/頻率誤差、EVM、幅度誤差和音頻測量，或各種頻譜測量。
· 創新的遠端處理
新穎的第二尋址模式能夠以幾乎相同的方式尋址各CMU200分系統（不同的移動臺標準）的類似的功能。利用這種類型的尋址，可以通過簡單的剪貼操作編程各種新的遠端測試程序，接著通過編輯各種特定命令，使該控制程序適應新的應用。第二尋址是完全SCPI一致的，這意味著，分系統地址，例如“WCDMA-FDD”，可以用一個表示不同分系統、另一移動通信標準的字符串來代替。
可靠性
CMU200在機箱和各個部件之間以及在散熱片和空氣流之間采用了特別有效的散熱管理，與不同模塊的獨立制冷循環一起，共同形成優化的制冷系統。
基本單元
不安裝任何選件的基本單元可以用來測試第一、二、三代移動電話機的一般參數。CMU200基本單元是模塊級測試任務，即所有蜂窩移動通信標準早期生產階段的理想解決方案。
CMU200基本單元的組成部分有RF發生器和RF分析儀，它們由一個不依賴于網絡的多功能時域菜單和一個綜合的頻譜分析儀作為補充。作為實例，上圖顯示了功率-時間特性的測量。
當CMU200在人工模式，通過結合圖形和數值查看菜單便能選擇最優的視圖。CMU200的菜單結構十分平滑，并使用上下文敏感的選項、輸入項和下拉菜單配置。
已將先進的操作人機工程學與最緊湊輕便的4機盤單元高的機箱相結合。
CMU200的主要優點
速度
模塊化
模塊化的硬件和軟件概念易于進一步擴充功能
可靠性
· 極低的功耗和有效的熱傳導使可靠性無比的高
適應未來
· 易于過渡到新出現的標準
選件：
B12：高穩定性的OCXO，適用于具有穩定性要求的GSM11.20
B17：模擬I/Q IF 接口
B21：提供多標準的信令硬件；WCDMA 3GPP FDD必配
B52：內部通用多模語音編碼器/解碼器，需要配B21選件
B53：藍牙的擴展部件，需要配B21選件
B54：信令模塊，用于AMPS，TDMA，GSM/GPRS/EGPRS；需要配B21選件
B56：WCDMA（3GPP FDD）信令模塊；需要配B21選件
B73：模擬電話線接口
B83: cdma2000 1x信令單元
K21：GSM900，R-GSM和E-GSM移動臺信令/非信令測試軟件
K22：GSM1800（DCS）移動臺信令/非信令測試軟件
K23：GSM1900（PCS）移動臺信令/非信令測試軟件
K24：GSM850移動臺信令/非信令測試軟件
K27：IS-136/蜂窩（800MHz）移動臺信令/非信令測試軟件
K28：IS-136/PCS（1900MHz）移動臺信令/非信令測試軟件
K29：AMPS移動臺信令/非信令測試軟件
K42：GPRS 測試軟件的擴展選件
K43：EDGE 標準信令測試軟件
K53：Bluetooth測試軟件，需要B53選件
K64：HSDPA 3.6Mbps
K65：WCDMA UL用于 TX 測試，非信令測試軟件
K66：WCDMA DL 信號發生器，需要U66或B66
K67：WCDMA頻帶3，UE測試信號軟件，需要K65和K66
K68：WCDMA 頻帶1，UE測試信號軟件，需要K65和K66
K83：cdma2000 1x (450MHz頻帶) 移動臺信令/非信令測試軟件
K84：cdma 2000 1x (蜂窩頻帶) 移動臺信令/非信令測試軟件
K85：cdma 2000 1x (PCS頻帶) 移動臺信令/非信令測試軟件
K86：cdma 2000 1x (IMT2000頻帶) 移動臺信令/非信令測試軟件
K88：cdma2000 1xEV-DO(HDR)測試軟件，需要B88選件
